TPJXC-9960型光伏接線盒綜合測試儀功能特點及基本參數

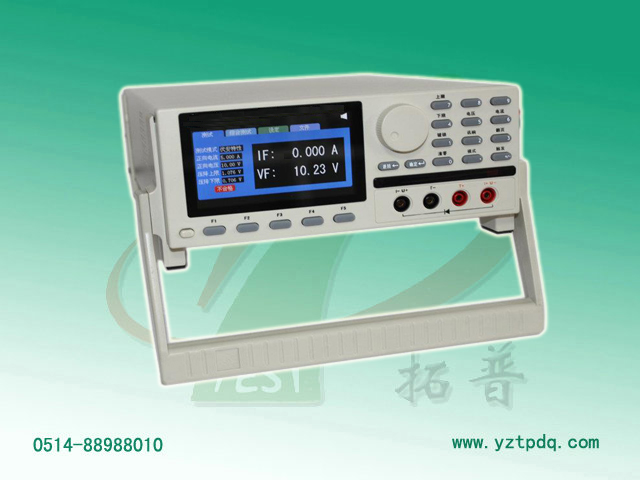

TPJXC-9960型光伏接線盒綜合測試儀是拓普公司針對光伏接線盒電氣特性測試需求而研制的專用測試儀器。可測試接線盒內部二極管的正向導通壓降VF、反向漏電流IR、反向電壓VR、導通直流電阻R、以及溫度TC等參數。能滿足10W~400W接線盒（2只~8只二極管）的測試需求。被廣泛應用于接線盒生產廠家的在線測試及組件使用廠家的進貨驗收。
本儀器采用開關可編程電源技術、使得儀器在實現強大功能的前提下同時結構輕巧。
TPJXC-9960型光伏接線盒綜合測試儀功能特點
1、 4.3吋TFT真彩液晶顯示
2、支持U盤保存數據功能
3、標配RS232C和HANDLER接口，可實現自動化測量。
4、VF/絕緣/漏電流/溫度/低電阻綜合測試
5、開關電源設計，小體積多功能
6、PLC接口，產線分選
7、文件管理，支持U盤保存數據功能
TPJXC-9960型光伏接線盒綜合測試儀基本參數
本儀器采用開關可編程電源技術、使得儀器在實現強大功能的前提下同時結構輕巧。
TPJXC-9960型光伏接線盒綜合測試儀功能特點
1、 4.3吋TFT真彩液晶顯示
2、支持U盤保存數據功能
3、標配RS232C和HANDLER接口，可實現自動化測量。
4、VF/絕緣/漏電流/溫度/低電阻綜合測試
5、開關電源設計，小體積多功能
6、PLC接口，產線分選
7、文件管理，支持U盤保存數據功能
TPJXC-9960型光伏接線盒綜合測試儀基本參數
|
測量參數
|
正向導通壓降VF、反向漏電流IR、反向電壓VR、導通直流電阻R、溫度TC |
|
正向導通壓降VF
測試
|
電流設定 0~20A,電流回讀精度 0.1%+2字
電壓測試范圍 0~20V，精度 0.1%+2字
|
| 反向漏電流IR反向電壓VR、測試 |
電流設定 0~100mA，回讀精度 0.5%
電壓設定 0~250V，回讀精度 0.5%
IR（1μA~100mA）/VR（0~250V） 精度 0.1%+2字
|
| 導通電阻 | 1μΩ~10Ω，精度 0.1%+2字 |
| 溫度測試 | -10℃~200℃，精度 0.1%+1℃ |
| 測試步驟 | 各種功能可任意編輯組合 |
| 文件存儲 | U盤導出數據，保存 |
| 比較器 | 上下限設置，輸出分選信號，不合格聲光報警 |
| 觸發方式 | 自動觸發、內部觸發和遠程觸發 |
| 標配接口 | RS-232C接口 （SCPI指令集） HANDLER接口(PLC接口) |
| 其它 | VF-℃，IR-VR圖形掃描測試功能 |
| 電源要求 | 電壓：90VAC～250VAC 頻率：47~400Hz 功率：500VA |
| 尺寸與重量 | 外尺寸（mm）：358(長)x249(寬)x102(高) 重量：3.5kg |
| 附件 | CHT9340開爾文夾 CHT9800 Rs232c通訊線纜 |
信息整理：揚州拓普電氣科技有限公司 信息來源：www.sodiannao.com
