    本文介紹的電子變壓器克服了傳統硅鋼片變壓器體積、重量大、效率低、價格高的缺點，電路成熟，性能穩定。
　　
工作原理

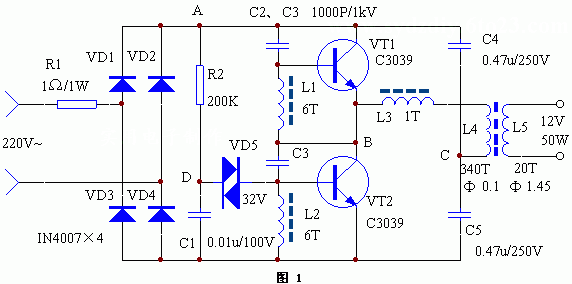

　　本電子變壓器工作原理與開關電源相似，電路原理圖見圖1（點擊下載原理圖），由VD1－VD4將市電整流為直流，再把直流變成幾十千赫茲的　高頻電流，然后用鐵氧休變壓器對高頻、高壓脈沖降壓。圖中R2、C1、VD5為啟動觸發電路。C2、C3、L1、L2、L3、VT1、VT2構成高頻振蕩部分。
　　
元器件選擇與制作
元器件清單見下表

編　號	名　稱	型　號	數　量
R1	電阻	1Ω/1W	1
R2	電阻	200K	1
C1	滌綸電容	0.01u/100V	1
C2、C3	滌綸電容	1000P/1kV	2
C4、C5	滌綸電容	0.47u/250V	2
VD1－VD4	整流二極管	IN4007	4
VD5	觸發二極管	32V	1
VT1、VT2	晶體三極管	C3039	2
L1、L2、L3（一體）	振蕩變壓器	見表后文字	1
L4、L5	高頻變壓器	見表后文字	1

　　L1、L2、L3分別繞在H7×4×2mm3的磁環上，L1、L2繞6匝；L2繞1匝。L4、L5繞在H31×18×7mm3的磁環上，L4繞用Φ＝0.1mm的高強度線繞340匝；L5用Φ＝1.45mm的高強度線繞20匝。VT1、VT2選用耐壓BVceo≥350V大功率硅管。其它元件無特殊要求。
　　電路正常工作時，A點工作電壓約為215V，B點約為108V，C點約為10V，D點約為25V。如果不振蕩，檢查VT1、VT2及L1、L2、L3的相位是否正常（交換L3的兩根接線即可）。改變L5的匝數可改變輸出電壓。信息來源：www.sodiannao.com
