TPXZB-90kVA/30kV變頻串聯諧振試驗裝置進行10KV電纜交流耐壓試驗步驟
10KV電纜交流耐壓試驗步驟：

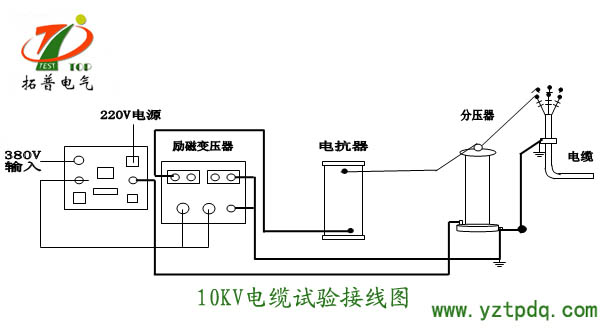

1、如下圖所示，將TPXZB-90kVA/30kV變頻串聯諧振試驗裝置（電纜交流諧振耐壓裝置）相關連接線接好，接地線須可靠接地。
2、將勵磁變壓器高壓并聯或串聯接線，勵磁變壓器到電抗器連線需用高壓線連接。
3、合上電源，先將試驗電壓、試驗時間設定到所需值，再將起始功率設定到5%～10%范圍內，起始頻率設定到30Hz，保護電流設定到儀器電流值，電抗器值按實際電感量設定。
4、設定好后，按“確認”鍵，屏幕進入“手動、自動”界面，選擇“手動”或“自動”操作，按“確認”鍵，屏幕進入“正在試驗”界面，如選擇“手動”試驗，需手動找頻率，在某個頻率點的高電壓即是諧振點，再按“確認”鍵確定，再手加試驗頻率直到所需試驗電壓后，儀器自動計時，計時結束后并自動返回，如選擇“自動”試驗，儀器將自動找頻，升壓、計時并自動返回。
5、試驗結束后，TPXZB-90kVA/30kV變頻串聯諧振試驗裝置（電纜交流諧振耐壓裝置）將顯示試驗結果，如需打印按下“確認”鍵即可。
信息來源：www.sodiannao.com 信息整理：拓普電氣生技部
有關TPXZB-90kVA/30kV變頻串聯諧振試驗裝置詳細介紹請查看：http://www.sodiannao.com/product/nav_4_49.aspx
1、如下圖所示，將TPXZB-90kVA/30kV變頻串聯諧振試驗裝置（電纜交流諧振耐壓裝置）相關連接線接好，接地線須可靠接地。
2、將勵磁變壓器高壓并聯或串聯接線，勵磁變壓器到電抗器連線需用高壓線連接。
3、合上電源，先將試驗電壓、試驗時間設定到所需值，再將起始功率設定到5%～10%范圍內，起始頻率設定到30Hz，保護電流設定到儀器電流值，電抗器值按實際電感量設定。
4、設定好后，按“確認”鍵，屏幕進入“手動、自動”界面，選擇“手動”或“自動”操作，按“確認”鍵，屏幕進入“正在試驗”界面，如選擇“手動”試驗，需手動找頻率，在某個頻率點的高電壓即是諧振點，再按“確認”鍵確定，再手加試驗頻率直到所需試驗電壓后，儀器自動計時，計時結束后并自動返回，如選擇“自動”試驗，儀器將自動找頻，升壓、計時并自動返回。
5、試驗結束后，TPXZB-90kVA/30kV變頻串聯諧振試驗裝置（電纜交流諧振耐壓裝置）將顯示試驗結果，如需打印按下“確認”鍵即可。
信息來源：www.sodiannao.com 信息整理：拓普電氣生技部
有關TPXZB-90kVA/30kV變頻串聯諧振試驗裝置詳細介紹請查看：http://www.sodiannao.com/product/nav_4_49.aspx
