避雷器漏電流及動作記錄器產品技術指標
產品簡介

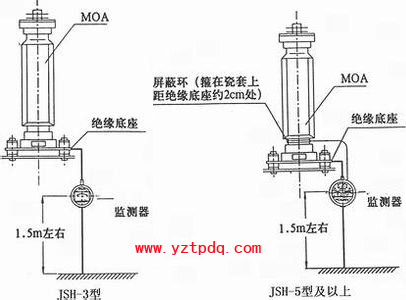

避雷器在線監測器 (又稱避雷器漏電流及動作記錄器)，是高壓交流電力系統中與氧化鋅避雷器配套使用的儀器，該儀器串接在避雷器接地回路中。監測器中的毫安表用于監測運行電壓下通過避雷器的漏電流（峰值），可以判斷避雷器內部是否受潮，元件是否異常等情況;污穢表用于監測避雷器瓷套外部的污穢電流的大小（也就是污穢的大小）；動作計數器則記錄避雷器的過電壓動作次數。雨天或潮濕天氣，瓷套外表的漏電流會同時進入監測儀毫安表內，使毫安表在瓷套漏電流大的時候，無法正確反映避雷器的內外部問題。因此我們在監測儀中增加了一塊污穢表，在瓷套底部套上**環，把外部漏電流與避雷器漏電流同時分開，并將外絕緣污穢程度在污穢表上反映出來，使監測器更完美。
使用環境
1、 適用于戶內或戶外；
2、環境溫度為-40.0℃～+40.0℃；
3、電網額定頻率50或60HZ；
4、安裝處沒有強烈振動；
適用范圍
電壓等級： 500 kV～330 kV 220 kV～110 kV 66 kV～35 kV
型號性能特點
型號 性能特點
1型 由監測避雷器泄漏電流的毫安表及記錄受雷擊次數的記數式計數器組成
3型 由監測避雷器泄漏電流的毫安表、記錄受雷擊次數的指針式計數器及紅綠發光管警示裝置組成
5型 在3型上增加用于監測避雷器外部泄漏電流的μS表
6型 在3/5型基礎上帶有微電流/電壓轉換及電壓線性化處理發送模塊具有數據上傳功能
8型 記錄避雷器受雷擊次數(10-220kV)
避雷器在線監測器 (又稱避雷器漏電流及動作記錄器)，是高壓交流電力系統中與氧化鋅避雷器配套使用的儀器，該儀器串接在避雷器接地回路中。監測器中的毫安表用于監測運行電壓下通過避雷器的漏電流（峰值），可以判斷避雷器內部是否受潮，元件是否異常等情況;污穢表用于監測避雷器瓷套外部的污穢電流的大小（也就是污穢的大小）；動作計數器則記錄避雷器的過電壓動作次數。雨天或潮濕天氣，瓷套外表的漏電流會同時進入監測儀毫安表內，使毫安表在瓷套漏電流大的時候，無法正確反映避雷器的內外部問題。因此我們在監測儀中增加了一塊污穢表，在瓷套底部套上**環，把外部漏電流與避雷器漏電流同時分開，并將外絕緣污穢程度在污穢表上反映出來，使監測器更完美。
使用環境
1、 適用于戶內或戶外；
2、環境溫度為-40.0℃～+40.0℃；
3、電網額定頻率50或60HZ；
4、安裝處沒有強烈振動；
適用范圍
電壓等級： 500 kV～330 kV 220 kV～110 kV 66 kV～35 kV
型號性能特點
型號 性能特點
1型 由監測避雷器泄漏電流的毫安表及記錄受雷擊次數的記數式計數器組成
3型 由監測避雷器泄漏電流的毫安表、記錄受雷擊次數的指針式計數器及紅綠發光管警示裝置組成
5型 在3型上增加用于監測避雷器外部泄漏電流的μS表
6型 在3/5型基礎上帶有微電流/電壓轉換及電壓線性化處理發送模塊具有數據上傳功能
8型 記錄避雷器受雷擊次數(10-220kV)
